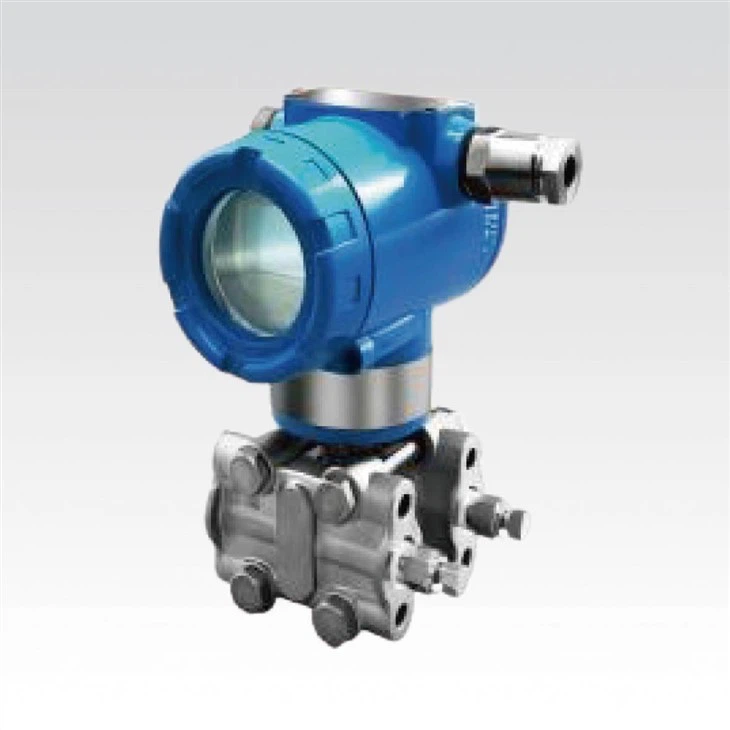

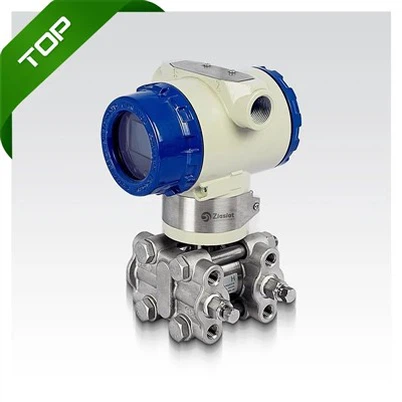

Предајник диференцијалног притиска



Сензор притиска/диференције притиска који користи високо{0}}прецизну технологију силиконског сензора

Електронски модуларни дизајн

Процесна веза је флексибилна и опциона

Интегрисана калибрација и додатак температуре





За надзор вентилационих канала, филтера и вентилатора у областима ХВАЦ, као и за мерење нивоа у затвореним резервоарима под притиском.





Мерни елемент усваја водећу светску технологију високо{0}}прецизних силиконских сензора, ± 0,075% тачности, излаз сигнала 4-20 мА и суперпозицију ХАРТ. Комуникациони протокол је погодан за мерење притиска, диференцијалног притиска и нивоа течности у великој и средњој опреми и контролу производног процеса. Густина статичне течности се може мерити заједно са оригиналном мерном јединицом. Запремина или маса течности се може мерити заједно са оригиналном мерном јединицом.





Технички параметри	Општа намена: ДЦ 10,5 ~45В
Напајање	Примарни безбедносни доказ експлозије -: ДЦ 10. 5 ~ 26В ± 0,005% / 1В
Утицај снаге	ДЦ 4 - 20мА + ХАРТ протокол
Излазни сигнал	0-600 Ω (када ДЦ24В) Напомена: За комуникацију са ХАРТ манипулатором потребан је отпор оптерећења од стандардних 250 ома
Дозвољено оптерећење	Најдужи прикључни кабл је 2КМ (0,75~1,25 квадратних РВВП кабла за контролни инструмент, кабл упредене парице преко 1км)
Комуникациони кабл	Напомена: отпор оптерећења 250 ~ 600 Ω, укључујући отпор кабла, при ДЦ24 радном напону Напомена: капацитет оптерећења испод 0,55 мФ Напомена: индуктивност оптерећења испод 3,3 мХ Напомена: са ценом далековода је 15 цм, избегавајте паралелно ожичење
ЕМЦ одело	ЕН 1326- 1:2006
Време одговора	90мс
Период пригушења	Временска константа се може подесити унутар још 0 ~99.9С
Коефицијент аутостабилности	Може се подесити унутар 0-2%
Средња температура	- 40 ~ + 85 степен





· Излазне карактеристике: 4 ~ 20 м АДЦ струјни излаз, Преклапање ХАРТ комуникационог протокола, Прецизност, ниво од 0,075%, П 6 кПа пуни опсег

· Материјал течне мембране: конвенционални нерђајући челик 316Л, Опционо наручивање тантала, Ха Ц

· Главна употреба: мерење диференцијалног притиска медијума, пратећи мерни елемент обезбеђује густину мерног медијума, запремину, мас,с и проток

· Процесни прикључак: М20 * 1,5 спољни навој, 1 / 4 НПТ-18 ширина, 1 / 2 НПТ-14 унутрашњи навој, Г1 / 2 спољни навој

· Додатни увод: може се упарити са групом од две вентила, групом са три-вентила и домаћом групом са пет-вентила, навој за монтажу удицама М10







· Опсег: 0-100Па 0МПа…4

· Тачност мерења: ниво од 0,075%, П 40 КПа пуни опсег

· Материјал течне дијафрагме: конвенционални нерђајући челик 316Л, опциони тантал, Ха Ц, монел и процес прскања тетрафлуорида

· Главна употреба: мерење притиска цевоводног медијума

· Процесни прикључак: спољни навој М 20*1,5, унутрашњи навој 1/2 НПТ-14, спољни навој Г 1/2, може се конвертовати у друге облике процесног прикључка

· Додатни увод: Може се упарити са колектором са два вентила, игличастим вентилом и уређајем за расипање топлоте







Предајник диференцијалног притиска са мембранском заптивком са једном прирубницом углавном се користи за континуирано мерење нивоа течности у процесној индустрији Прирубничка мембранска заптивка, или двострука прирубничка заптивка, капилара бочне траке ниског притиска



· Опсег: 0-6 КПа... 10МПа, и одговарајући ниво конверзије

· Тачност мерења: ниво од 0,075%, П 40 КПа пуни опсег

· Материјал течне дијафрагме: конвенционални нерђајући челик 316Л, опциони тантал, Ха Ц, монел и процес распршивања тетрафлуорида

· Главна употреба: мерење притиска медијума цевовода и мерење нивоа течности у телу резервоара под атмосферским притиском

· Процесна веза: стандардни ХГ20592 стандард, амерички стандард и јапански стандард се могу прилагодити

· Додатни увод: може се упоредити са прстеном за испирање 316 материјала
