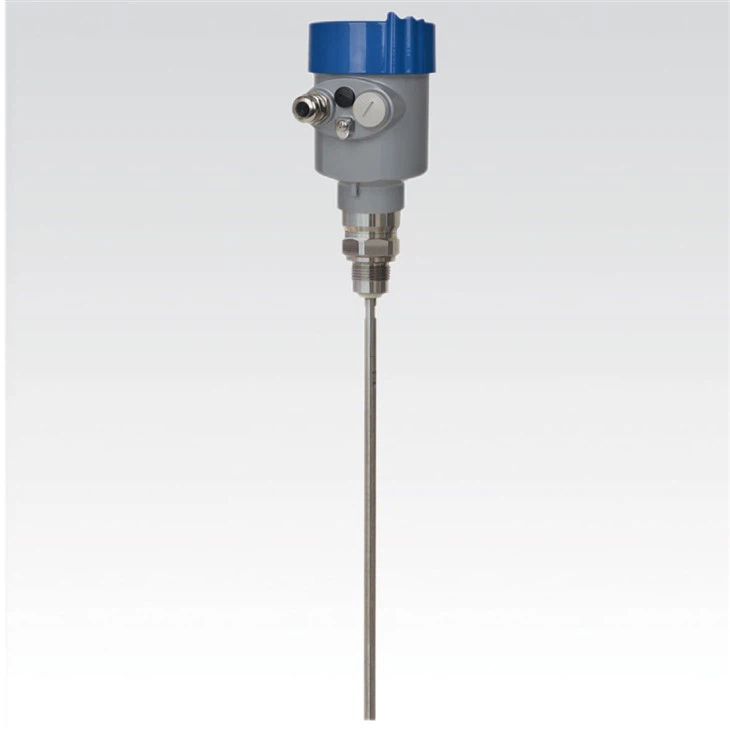

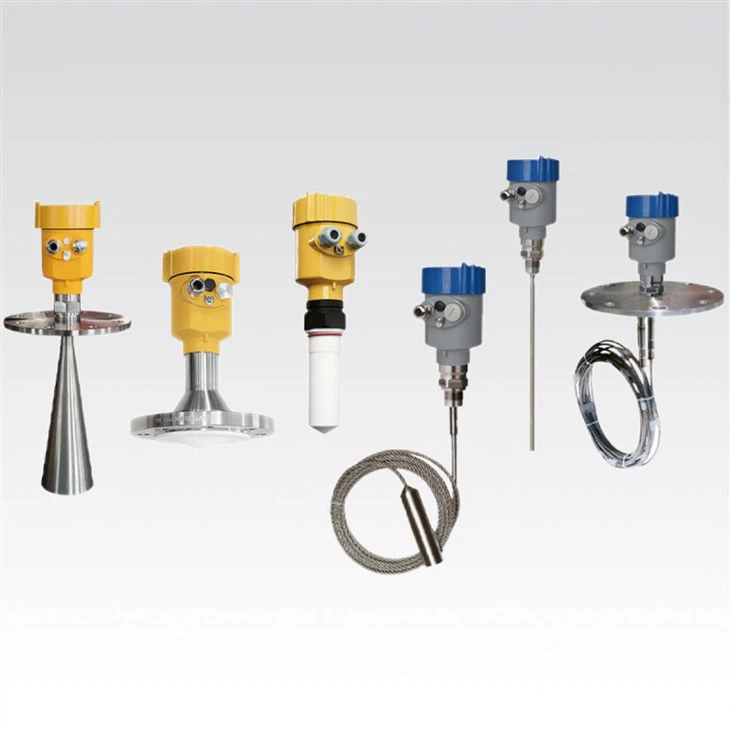

Радарски предајник нивоа са вођеним таласима



ЗСРД70Кс Радар са вођеним таласом против експлозије{1}}Магнетни мерач нивоа је мерни инструмент заснован на принципу путовања кроз време. Радарски талас се креће брзином светлости, а време рада се може претворити у сигнал нивоа помоћу електронских компоненти. Сонда шаље високо{4}}импулсе и шири се дуж сонде кабла или шипке. Када се импулси сретну са површином материјала, рефлектују се назад и примају их пријемник у мерачу, а сигнал удаљености се претвара у сигнал нивоа.

Рефлектовани импулсни сигнал се преноси на део електронског кола инструмента дуж кабла или шипке сонде. Микропроцесор обрађује овај сигнал да идентификује ехо који генерише микроталасни импулс на површини материјала. Исправну идентификацију ехо сигнала довршава софтвер за пулс, а растојање Д од површине материјала је пропорционално временском путу Т импулса:

D=C×T/2

Где је Ц брзина светлости

Пошто је растојање Е празног резервоара познато, ниво Л је:

L=E-D

Уношењем висине празног резервоара Е (=нулта тачка), резервоар је пун

Висина Ф (= пуна скала) и неки параметри апликације

Подешавање, параметри апликације ће аутоматски учинити да се мерач прилагоди мерењу

Количина окружења, која одговара излазу од 4-20мА.

Опсег мерења:

Х ---- Мерни опсег

Л----раздаљина празног резервоара

Б----горња слепа зона

Е----Минимална удаљеност од сонде до зида резервоара

Горња слепа зона се односи на минимално растојање између највише површине материјала материјала и референтне тачке мерења.

Доња слепа зона се односи на растојање близу дна кабла које се не може прецизно измерити.

Између горње слепе зоне и доње слепе зоне постоји коначна мерна удаљеност.







1.1 Функција апликације

РД800Кс77-81ГХз ФМ ФМЦВ радарски производи (познати и као радар милиметарских таласа),

јер усваја вишу од Ку опсега радарске фреквенције милиметарског таласног опсега, у даљинском откривању циљева, јаком окружењу димне прашине, велике удаљености



Радарски бит метар

● Поларни молекули лако се апсорбују: ова трака има мање расејања у не-неуједначеним супстанцама и може да открије и измери садржај водене паре. Они такође могу бити

проучавају анализом њихових карактеристичних профила или спровођењем контроле квалитета.

Као радар опсега 78 ГХз који се користи у области индустријских мерења, високе прецизности и

Бе-бесконтактно мерење нивоа и нивоа течности има неупоредиве предности у односу на друге

обични микроталасни пулсни радар и вођени таласни радар. Његов изузетно уски сноп и

способност пенетрације може се више прилагодити супер сложеним радним условима без слабљења перформанси мерења.

1.2 РД800Кс Производи погодни за област примене

● Угао емисије електромагнетних таласа производа је мањи од 3 степена, што је погодно за мерење уског простора или цевовода за вођење таласа

● Производ може да достигне опсег мерења од 120М, погодан за мерење веома великог резервоара за складиштење

● Слепи простор за мерење производа у опсегу од 7-8 цм, погодан за мале резервоаре за складиштење

● Производ има изузетно високу тачност мерења, погодан за мерење високе прецизности

● Производ има богат алгоритам за обраду еха и податке о искуству различитих радних услова, штапа за мешање и грејање.

1.3 РД800Кс Карактеристике производа

● 77ГХз-81ГХз ФМ таласни радар

● 5ГХз супер-велика ширина фреквенције ФМ скенирања, широка површина апликације

● Подржан је стандардни ХАРТ, РС485 / МОДБУС бус протокол

● Подржава горњи софтвер за подешавање машине, бочни сто за резервоар и друге режиме рада

● 24ВДЦ напајање

● Једноставна инсталациона структура, прилагођена различитим облицима уградње на лицу места











3.1 Место инсталације

● Избегавајте монтирање инструмента у централни положај или близу ивице посуде, јер у супротном постоји вероватноћа да ћете дати нетачна очитавања.

















● Расипање зрака: због ефекта поларизације микроталасног сигнала и зида посуде, растојање инструмента од контејнера не сме бити мање од 20 мм од бочне стране.

● Ефекат поларизације:

(1) Емисиони конуси који наилазе на равне препреке и вертикалне подупираче могу узроковати велике

лажне рефлексије. Ове препреке рефлектују радарске сигнале велике амплитуде. Површина кружне препреке одбија рефлектовани талас радарског сигнала, производи лажну рефлексију мале амплитуде.

(2) Да би се добио минимални лажни одраз, инструмент се прво ротира да би се добио

најбољи сигнал (најнижа амплитуда лажног еха), а затим се успоставља крива лажног еха.

Слика 3-5 Шематски дијаграм геометрије простора радарског снопа инструмента



● ФМ резолуција

РД800Кс Опсег фреквенцијске модулације од Б=5.1ГХз, минимална резолуција удаљености

ИФ сигнал РД800Кс анализиран је сопственим алгоритмом са тачношћу мерења од 0,1 мм.



● Резолуција удаљености (Резолуција опсега)

Уопштено говорећи, резолуција удаљености се односи на то колико су два објекта удаљена један од другог, а бит радар може разликовати два објекта, а не један, и измерити њихов одговарајући

удаљености.

Ако је интервал удаљености између два објекта мањи од резолуције радара за објекте, онда радар може да мери само вредност удаљености, која није једнака вредности удаљености ниједног од објеката, већ комбинацију вредности удаљености два објекта.

● Прецизност мерења (Аццураци)

Ако постоји само један објекат и објекат се креће на малој удаљености, да ли позициони радар може препознати промену удаљености. Индикатор који одређује удаљеност кретања појединачног објекта назива се прецизност.
